Dans l’industrie pharmaceutique et biotechnologique, le Clean Piping joue un rôle clé dans la maîtrise des risques de contamination. Découvrez ses principes, ses exigences techniques et les référentiels qui encadrent les réseaux de fluides haute pureté.
Impact
En production pharmaceutique et biotechnologique, chaque composant d'une installation peut devenir une source de contamination. Les réseaux de tuyauterie jouent un rôle critique dans la qualité du produit fini et, in fine, dans la sécurité des patients.
C'est précisément pour répondre à un besoin critique de standardisation dans les industries pharmaceutiques et biotechnologiques que sont nées des normes telles que l'ASME BPE. Ces référentiels ont notamment formalisé les bonnes pratiques applicables au Clean Piping, ou systèmes et réseaux de haute pureté.
Qu'est-ce que le Clean Piping ?

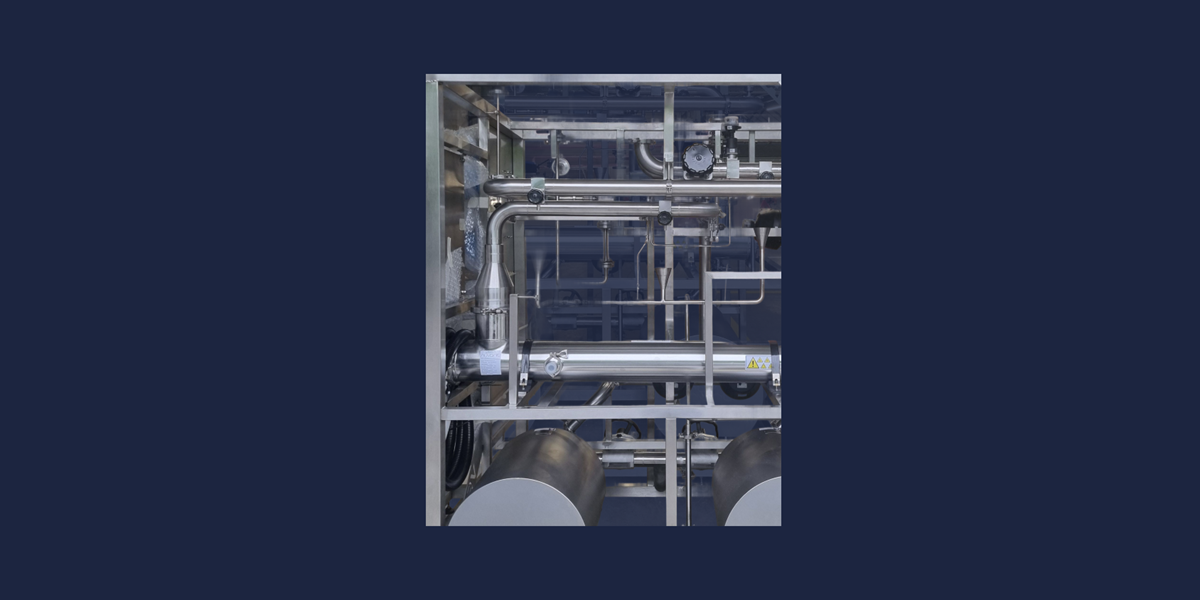

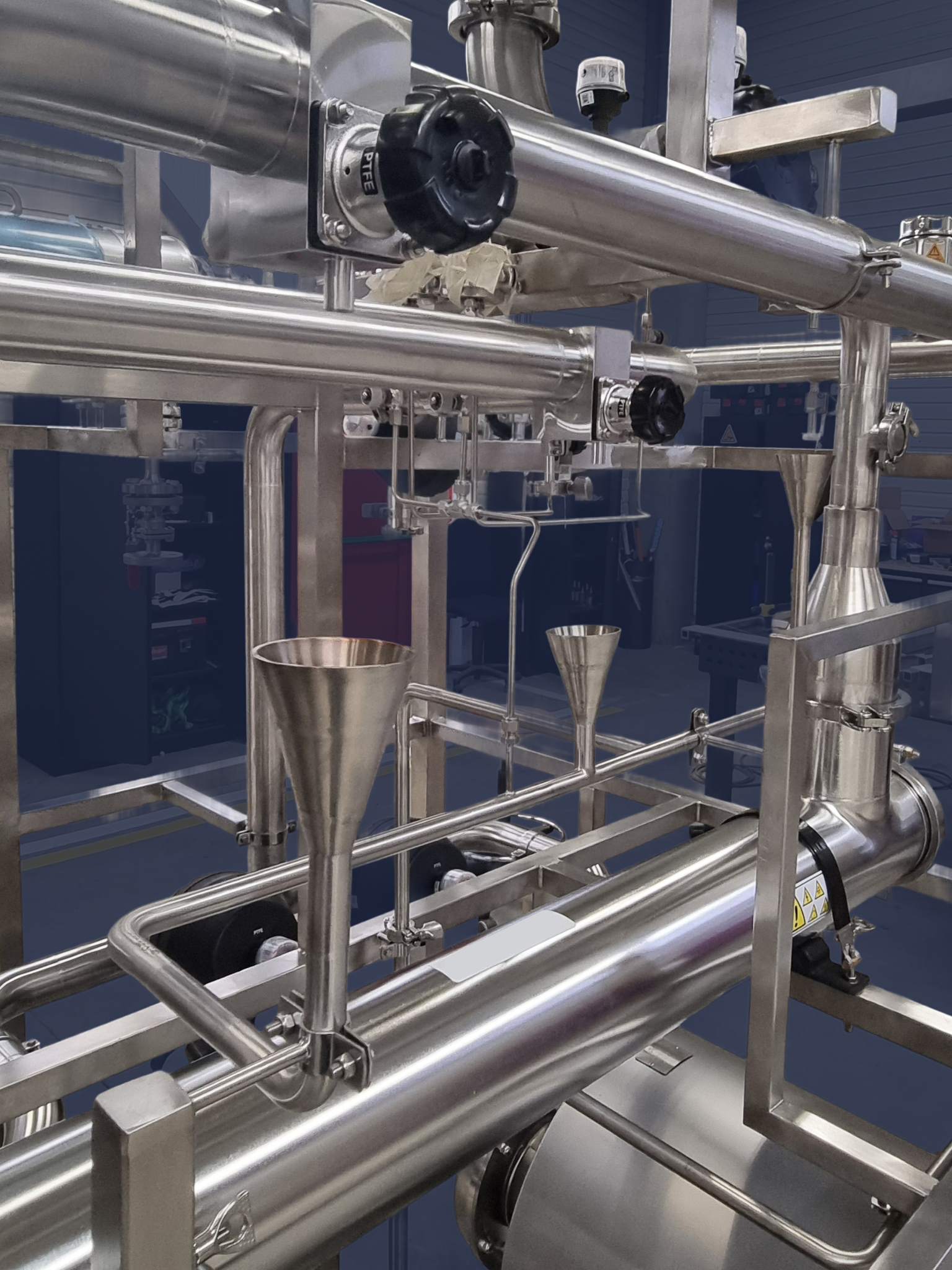

Le Clean Piping désigne l'ensemble des réseaux de tuyauterie et systèmes conçus, fabriqués et installés pour générer, stocker et véhiculer des fluides process qui auront un contact direct ou indirect avec le produit fini : eau purifiée, eau pour injection (EPI), vapeur pure, solvants, air comprimé propre, azote, etc.
Le design de ces systèmes est étudié afin de :
- minimiser, voire éliminer, les impuretés ;
- assurer la propreté des systèmes ;
- garantir l'intégrité des installations ;
- assurer la traçabilité des opérations, notamment via la documentation et un monitoring permanent.
Contrairement à une tuyauterie industrielle « classique », ces installations ne peuvent se satisfaire d'une conception standard. Elles doivent répondre à des exigences précises et documentées en matière de :
- matériaux de construction ;
- finition de surface ;
- géométrie des assemblages ;
- techniques d'assemblage ;
- documentation technique et qualité.
"Dans un environnement GMP, la maîtrise des réseaux de fluides haute pureté repose sur un ensemble d'exigences techniques, documentaires et qualité. Le Clean Piping répond directement à cette nécessité de standardisation, de traçabilité et de maîtrise du risque."
Pourquoi le Clean Piping est-il indispensable dans l'industrie pharmaceutique et biotechnologique ?
Dans une usine pharmaceutique, tout contact entre un fluide process et une surface de tuyauterie représente un risque potentiel de contamination microbiologique, chimique ou particulaire.
Une rugosité excessive, une géométrie défavorable, un bras mort mal dimensionné ou un matériau inadapté peuvent altérer la qualité du produit. L'objectif du Clean Piping est, entre autres, d'éviter d'en arriver à ce type de situation, en intégrant les mesures de maîtrise tout au long de la réalisation des installations.
Le Clean Piping s'inscrit donc dans une logique de maîtrise du risque, encadrée par des référentiels et autorités tels que :
- la FDA, Food and Drug Administration, aux États-Unis ;
- l'EMA, European Medicines Agency, en Europe ;
- les lignes directrices ICH Q7 pour les substances actives pharmaceutiques ;
- les Bonnes Pratiques de Fabrication, BPF/GMP.
Les GMP imposent à tout fabricant de démontrer que ses installations soient qualifiées, traçables et conformes à chaque étape du cycle de vie de l'installation.
Ce qui distingue le Clean Piping de la tuyauterie industrielle classique
Le Clean Piping se différencie sur plusieurs points techniques fondamentaux.
Matériaux
Les matériaux utilisés doivent être compatibles avec le fluide véhiculé, les contraintes de nettoyage, les exigences de propreté et les conditions d'exploitation.
L'acier inoxydable 316L est très fréquemment utilisé en Clean Piping, notamment pour sa résistance à la corrosion et sa compatibilité avec les procédés de nettoyage agressifs. Toutefois, il n'est pas le seul matériau possible. Selon les applications, les contraintes process et les spécifications du projet, d'autres matériaux peuvent être utilisés, comme l'inox 304 ou certains matériaux polymères tels que le PEHD.
Finition de surface
La rugosité interne des tubes et raccords est maîtrisée et documentée afin de limiter l'adhérence de particules, la rétention de contaminants ou potentiellement le développement de biofilm.
Selon les applications et les exigences du projet, la rugosité peut être spécifiée à des niveaux très bas, par exemple : Ra ≤ 0,8 µm, voire inférieurs, notamment autour de Ra ≤ 0,51 µm ou encore Ra ≤ 0,38 µm pour certains usages spécifiques. L'électropolissage peut être utilisé pour améliorer l'état de surface interne et faciliter le nettoyage.
Soudage orbital automatisé
La répétabilité et la qualité des soudures sont garanties par le recours au soudage orbital, une technique qui permet de limiter les défauts, les inclusions et les irrégularités de surface à l'intérieur des joints.
Dans les réseaux de fluides haute pureté, la qualité des soudures est un point critique. Les défauts internes peuvent devenir des zones de rétention ou de contamination difficilement détectables par un simple contrôle visuel externe.
Limitation et idéalement suppression des bras morts
Un bras mort est une section de tuyauterie connectée au réseau principal mais où la circulation du fluide est insuffisante ou nulle, créant un risque de stagnation.
En Clean Piping pharmaceutique, la gestion des bras morts repose sur une approche basée sur le risque, tenant compte du fluide, de sa criticité et du référentiel (ASME BPE, ISPE, etc.).
Pour des fluides critiques comme la WFI, des exigences strictes s'appliquent (typiquement bras mort ≤ 2D). Pour des applications moins critiques, des critères plus souples (3D à 4D) peuvent être acceptés, à condition d'être justifiés et validés.
Système CIP / SIP
Les installations sont conçues pour être nettoyées et/ou stérilisées en place, via des systèmes CIP (Cleaning-In-Place) et SIP (Sterilization-In-Place), sans nécessiter de démontage systématique.
Cette compatibilité est essentielle pour garantir la propreté des réseaux, réduire les interventions manuelles et maintenir la conformité des installations dans la durée.
Documentation complète
Chaque élément de l'installation doit être documenté, tracé, archivé et disponible pour les audits ou les qualifications.
La documentation comprend entre autres :
- PID, Process & Instrumentation Diagrams ;
- isométriques ;
- welding logs ;
- DMOS ;
- QMOS ;
- certificats matières ;
- rapports de contrôle (CND) ;
- éléments nécessaires aux qualifications IQ/OQ.
Le cadre normatif : des référentiels internationaux reconnus
Les installations de Clean Piping doivent être réalisées et qualifiées selon des référentiels reconnus à l'échelle internationale :
| Référentiel | Périmètre |
| ASME BPE | Conception, matériaux, finitions, assemblages, fabrication et exigences applicables aux équipements bioprocess |
| ISPE Baseline Guides | Bonnes pratiques d'ingénierie pharmaceutique |
| BPF européennes / GMP | Cadre réglementaire applicable à la fabrication pharmaceutique |
| ICH Q7 | Bonnes pratiques applicables aux substances actives pharmaceutiques |
| EHEDG | Recommandations relatives aux équipements hygiéniques |
La conformité à ces référentiels est vérifiée lors des phases de qualification IQ/OQ : Installation Qualification et Operational Qualification. Elle doit être documentée et maintenue pendant toute la durée de vie de l'installation.
Mecalab : votre partenaire Clean Piping en industrie pharmaceutique et biotechnologique
Mecalab propose notamment une offre dédiée au Clean Piping pharmaceutique et biotech, adossée à une expertise solide en tuyauterie industrielle, soudage orbital et mécano-soudure.

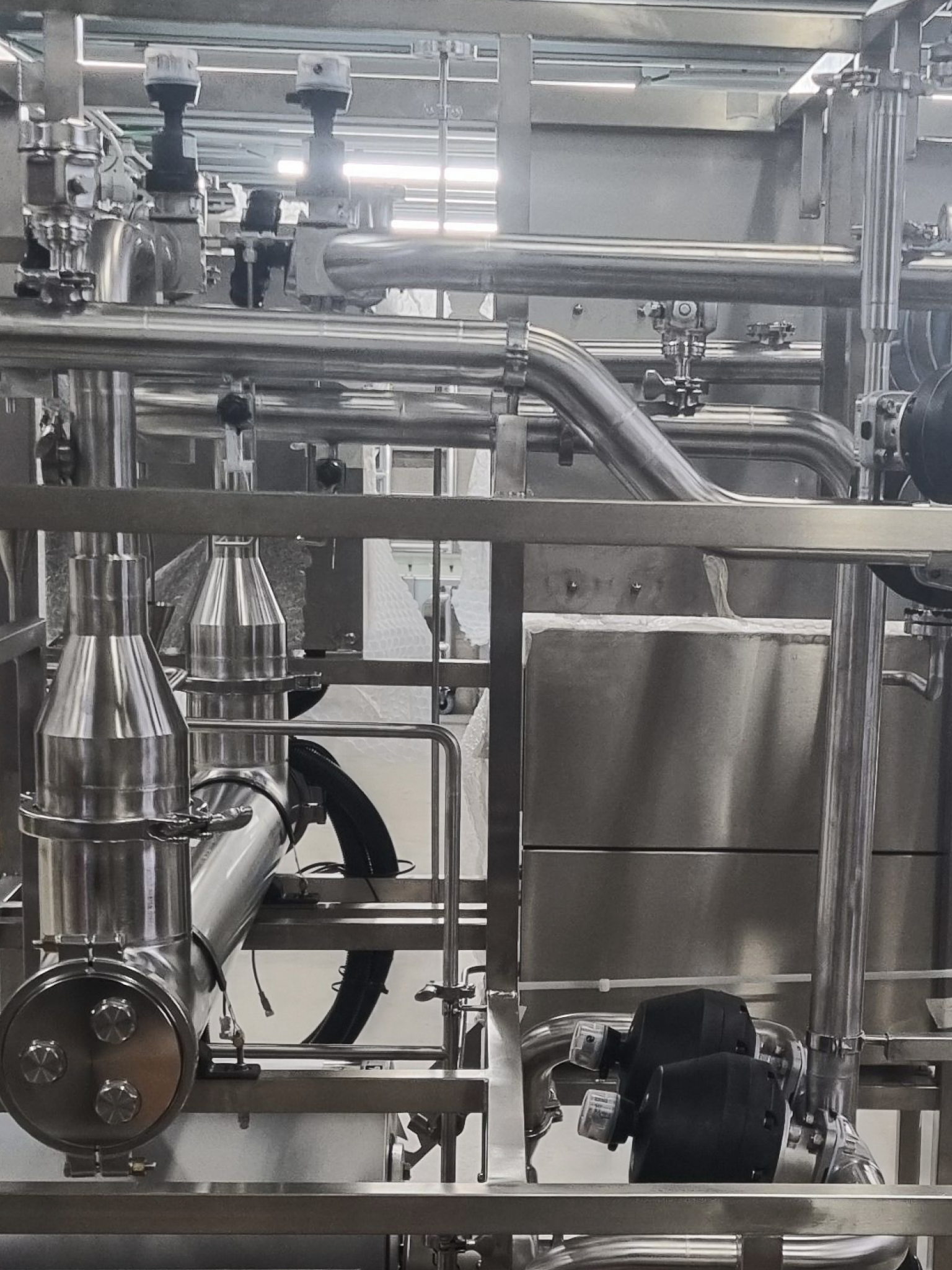

Nos équipes interviennent dans la réalisation et l'installation de réseaux de tuyauterie haute pureté, dans le respect des exigences applicables aux environnements pharma et biotech.
Nous accompagnons les fabricants à chaque étape opérationnelle du projet :
- préparation et réalisation des réseaux de fluides haute pureté sur base des dossiers techniques établis ;
- fabrication et installation dans le respect des normes applicables, notamment ASME BPE, et des exigences GMP ;
- soudage orbital et mécano-soudure ;
- constitution et suivi de la documentation qualité ;
- support aux phases de commissioning et de qualification IQ/OQ.
